Manuale Utente¶

Guida operativa ver. 1.1 del 16-12-2025

Indice¶

Introduzione¶

Il presente manuale è volto a supportare l'utente nell'utilizzo del modulo Web.GIS di ARES 2.0. Il modulo ha come scopo quello di permettere agli utenti di effettuare ricerche a carattere geografico degli Edifici Scolastici censiti all'interno dell'Anagrafe Regionale dell'Edilizia Scolastica.

È importante sottolineare che gli esiti delle funzionalità di ricerca degli edifici scolastici sono determinati sia dal completamento dell'inserimento delle coordinate geografiche all'interno della Scheda Edificio - Sezione A - Identificazione dell'edificio, sia dalla completezza delle informazioni presenti nella Scheda Edificio e nella Scheda PES presenti in ARES 2.0.

---

Compatibilità¶

Il modulo Web.GIS è compatibile con i seguenti browser:

 Microsoft Edge (min versione 93.0.961.38 Windows e 46.06.4.5161 Android)

 Google Chrome (min versione 93.0.4577.82)

 Mozilla Firefox (min versione 92.0)

 Apple Safari (min versione 14.1.2 per macOS e 14.7 per iPad)

---

Accesso al Sistema¶

Il Sistema Informativo dell’Anagrafe Regionale dell’Edilizia Scolastica (ARES) è raggiungibile alla pagina

www.ediliziascolastica.regione.liguria.it

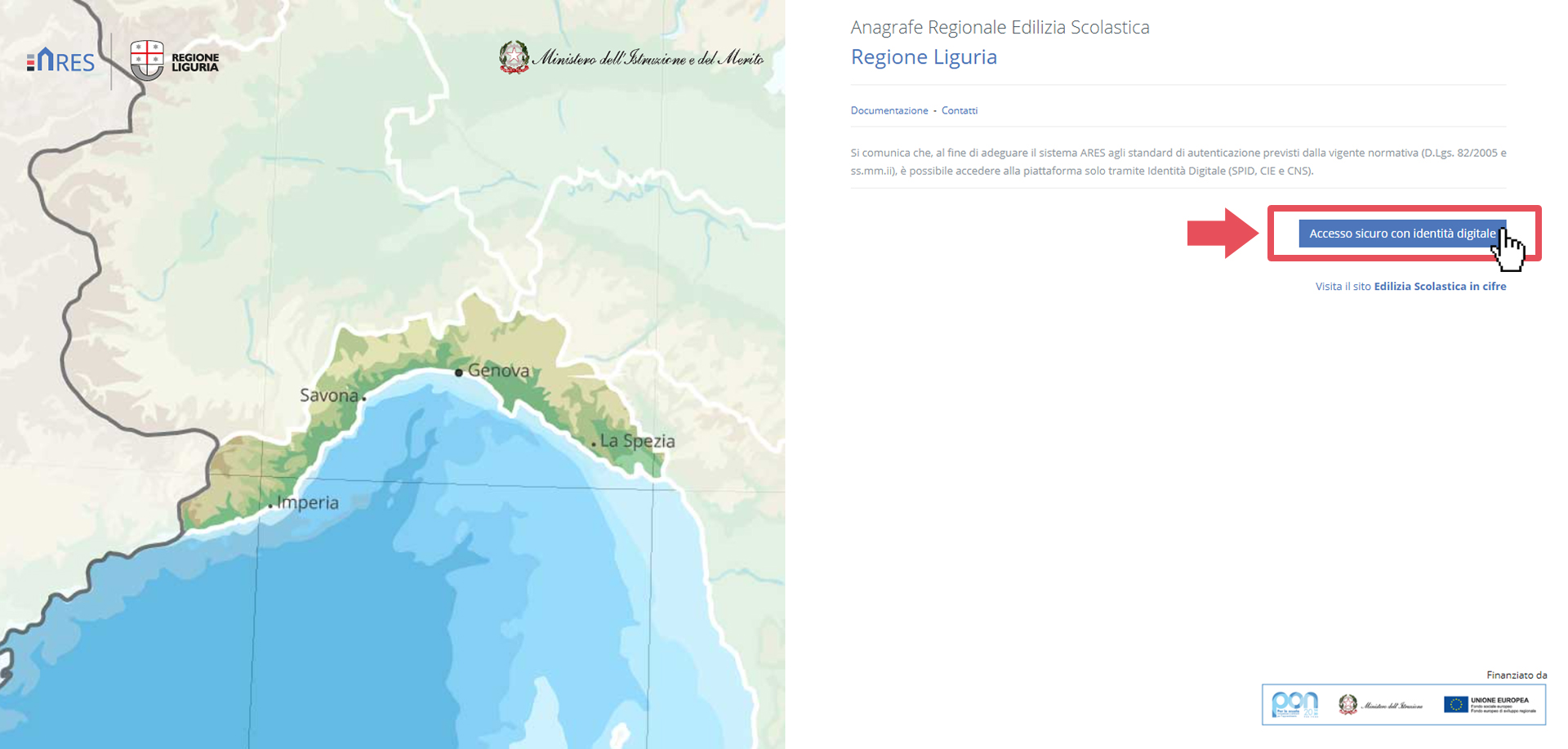

Nella pagina di login al sistema ARES si trova il pulsante per accedere all’applicativo tramite identità digitale.

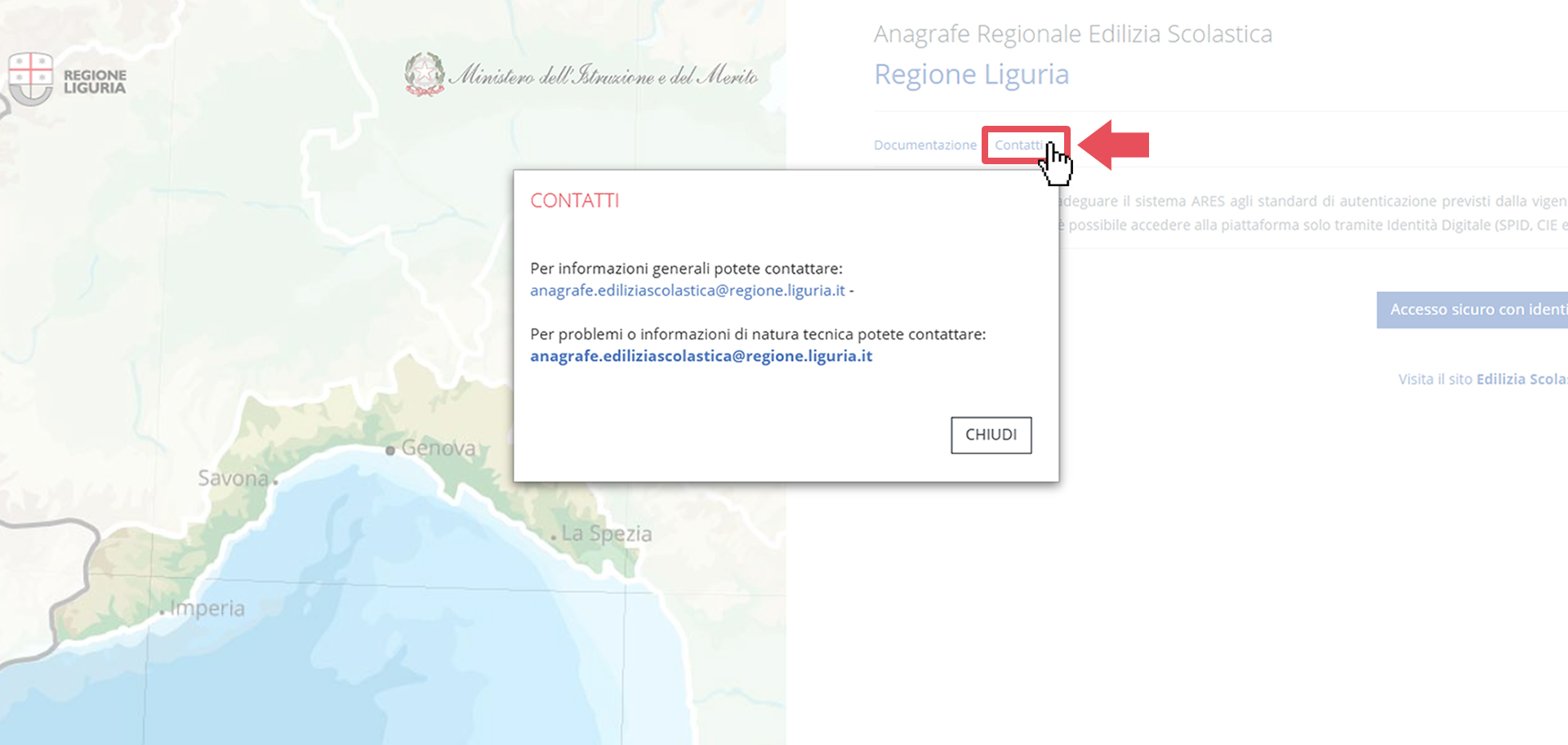

Sempre dalla pagina di login, accedendo alla voce Contatti, l’utente potrà visualizzare i contatti dei responsabili del sistema ARES e tutte le informazioni per l’assistenza tecnica al sistema informativo.

---

Menu Web.GIS¶

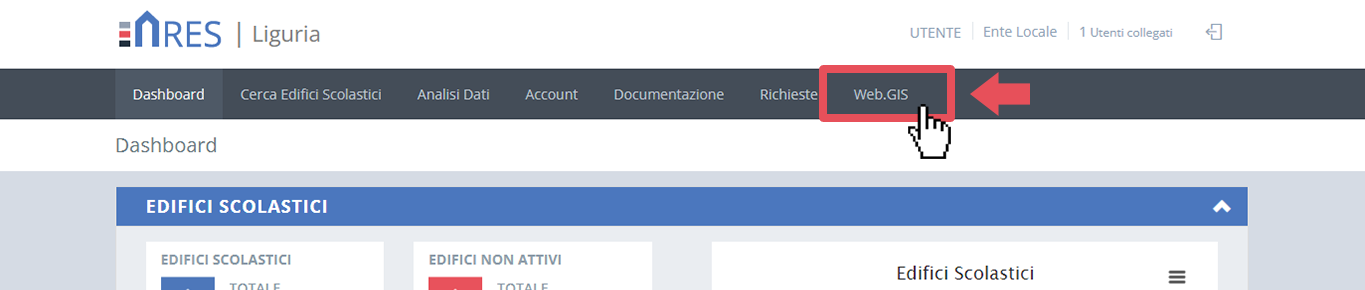

Per accedere alla pagina Web.GIS cliccare sulla voce Web.GIS del menu.

---

Schermata iniziale Web.GIS¶

Il modulo Web.GIS si presenta, come si vede nella immagine seguente, con la mappa centrata sulla Regione, un pannello sulla destra e dei pulsanti blu in alto ed in basso a sinistra.

Pannello Laterale¶

Il pannello laterale ha due schede:

• Pannello Utente
• Archivio

È possibile nascondere/mostrare il pannello cliccando sul pulsante blu presente a metà altezza del pannello stesso.

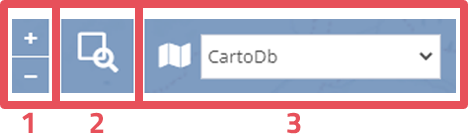

Pulsanti¶

I pulsanti hanno le seguenti caratteristiche:

1. Permettono di fare zoom avanti e zoom indietro ;

2. Permette di selezionare una porzione rettangolare della mappa su cui fare lo zoom;

Cliccare il pulsante per attivare la funzionalità (il bottone ha un colore leggermente più scuro quando la funzionalità è attiva), disegnare poi il rettangolo desiderato tenendo premuto il mouse: lo zoom avverrà in automatico.

3. Permette di selezionare la tipologia di cartografia tra quelle disponibili nel menu a tendina.

Il pulsante Download PNG permette di scaricare una immagine in formato PNG della mappa come viene visualizzata a video.

Il pulsante Manuale Web.GIS permette di accedere direttamente alla pagina del manuale.

---

Pannello Utente¶

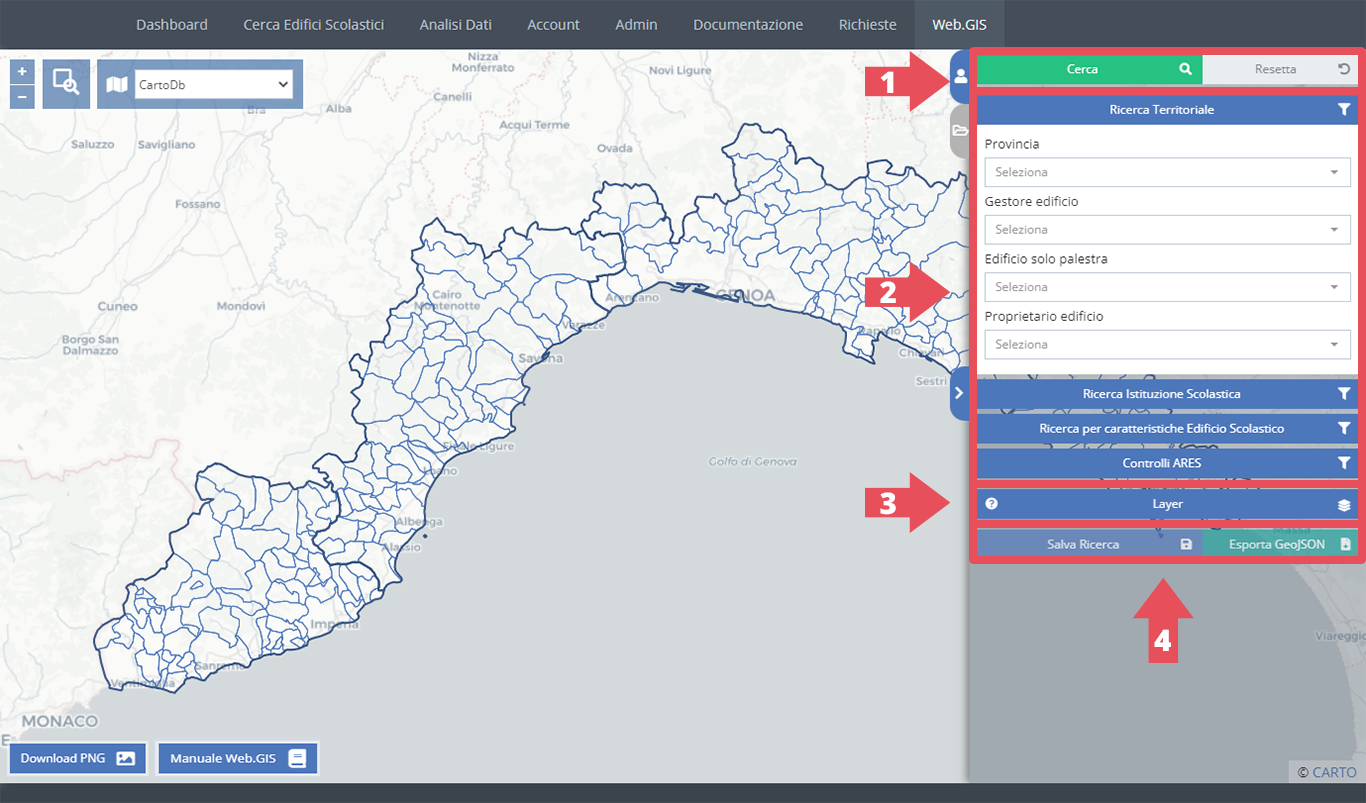

Il Pannello Utente viene mostrato automaticamente al momento dell'accesso al modulo Web.GIS e presenta 4 sezioni al suo interno, indicate nell'immagine seguente con delle frecce numerate:

1. Pulsanti principali

2. Filtri

3. Layer

4. Pulsanti salvataggio/esportazione

Nota bene: quando è presente l'icona è possibile avere una breve spiegazione sulla funzione dell'elemento posizionando il cursore del mouse sull'icona stessa.

1. Pulsanti principali¶

La prima freccia indica i due pulsanti principali:

 Cerca: premendo questo pulsante verde viene avviata la ricerca degli edifici scolastici, al termine della quale vengono mostrati i risultati sulla mappa e un pulsante verde sulla sinistra con il numero totale degli edifici trovati (vedi spiegazione Risultati Ricerca Edifici Scolastici).

Resetta: premendo questo pulsante grigio viene resettata la ricerca che è statta fatta e la mappa torna alla visualizzazione iniziale.

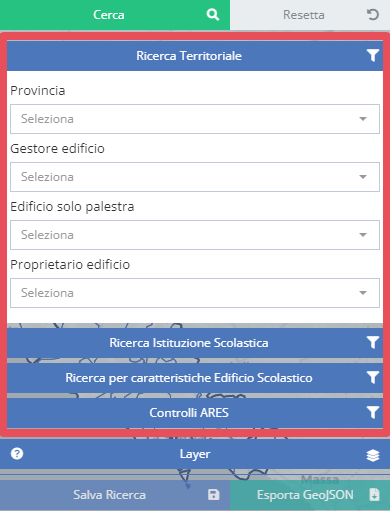

2. Filtri¶

In questa sezione è possibile impostare i filtri che fanno riferimento alla scheda edificio di ARES.

Nota bene: se lo sfondo di un campo-filtro è grigio vuol dire che è disabilitato e quindi non modificabile; ciò va in base al tipo di utente collegato.

I filtri si dividono in quattro sottosezioni:

Ricerca Territoriale: permette di impostare i filtri in base alla territorialità;

Ricerca per Istituzione Scolastica: permette di impostare i filtri in base all'Istituzione Scolastica;

Ricerca per Caratteristiche Edificio Scolastico: permette di impostare i filtri in base alle caratteristiche dell'Edificio Scolastico come, ad esempio, contesto, dimensioni, certificazioni e investimenti;

Controlli ARES: permette di impostare i filtri in base ai controlli presenti in ARES.

3. Layer¶

Questa sezione permette di caricare e configurare layer geografici nel formato TopoJSON o GeoJSON bidimensionale (la dimensione Z non è supportata).

È possibile visualizzare e personalizzare layer precaricati dal sistema, già presenti nell'elenco della sezione, ma è anche possibile aggiungere e configurare layer personalizzati.

Per aggiungere un layer personalizzato è necessario premere il pulsante grigio

dopodiché viene mostrato il campo seguente

Premere sul campo e selezionare il file desiderato. Poi premere il pulsante con l'icona per importare il file. Il layer viene inserito nell'elenco sottostante.

Note bene: il sistema permette di caricare layer di massimo 50MB.

Premendo l'interruttore toggle / è possibile attivare o disattivare un layer dell'elenco.

Premendo l'icona grigia alla sinistra dell'interruttore è possibile trascinare un layer in alto o in basso nell'elenco in modo da ordinarlo a piacimento.

Su ciascun layer è possibile eseguire alcune operazioni di seguito elencate:

• Imposta Stile del Layer (vedi Stile del Layer)
• Legenda (vedi Legenda)
• Imposta Filtri di Ricerca (vedi Imposta Filtri di Ricerca)
• Scegli Filtri di Ricerca (vedi Scegli Filtri di Ricerca)
• Abilita Layer per la Ricerca (vedi Abilita Layer per la Ricerca)
• Esporta GeoJSON (vedi Esporta GeoJSON)
• Elimina (vedi Elimina)

Stile del Layer¶

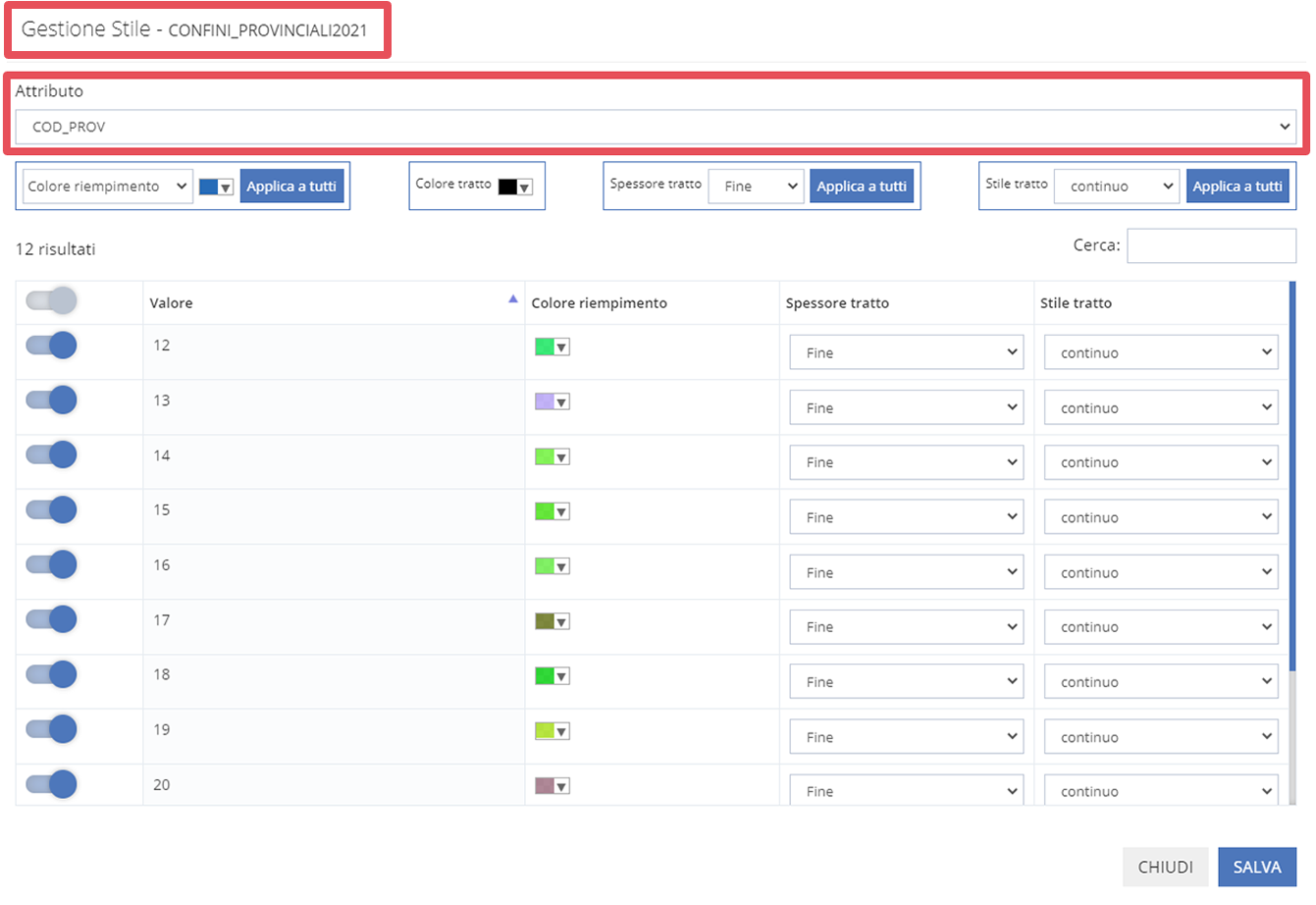

Premendo questa icona è possibile accedere alla finestra che consente la modifica dello stile degli attributi del layer.

Nota bene: è possibile impostare lo stile di un solo attributo per ciascun layer.

Selezionare l'attributo dal menu a tendina del campo evidenziato nel riquadro rosso dell'immagine.

Una volta selezionato, è possibile scegliere per ogni valore dell'attributo un colore di riempimento ed un colore, uno spessore e uno stile del tratto.

Colore riempimento

Il primo campo riguarda il colore di riempimento e presenta quattro valori distinti nel menu a tendina:

1. Colore riempimento

Permette di impostare un colore unico per tutti i valori dell'attributo che sono presenti nella tabella sottostante.

2. Colore sfumatura

Permette di impostare un gradiente che va dal primo colore scelto al secondo.

3. Colore casuale

Il programma assegna ai valori dell'attributo dei colori casuali.

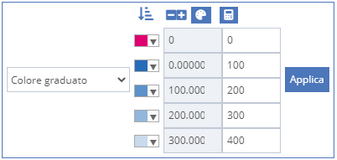

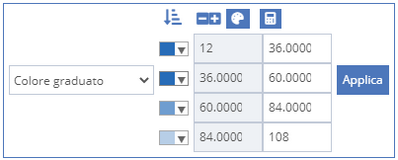

4. Colore graduato (visibile solo se l'attributo selezionato è un valore numerico)

In questo caso l'utente può scegliere un gradiente per dei range di valori. Sono presenti 4 range di default, calcolati in base al valore massimo ed al valore minimo dell'attributo scelto.

È possibile personalizzare la gradazione di colori tramite le seguenti funzionalità:

• Ordinare i colori;
• Aggiungere/togliere un range di valori;
• Generare il gradiente in base al colore del primo range ed assegna ad ogni range una gradazione via via più chiara;
• Ricalcolare i valori dei range.

Una volta scelto il colore di riempimento, qualsiasi esso sia, è necessario premere il pulsante , in modo da far apparire l'anteprima degli stili nella tabella sottostante.

Colore, spessore e stile del tratto

In questi tre campi è possibile scegliere il colore, lo spessore (fine, medio, spesso) e lo stile (continuo, tratteggiato, puntinato) del tratto.

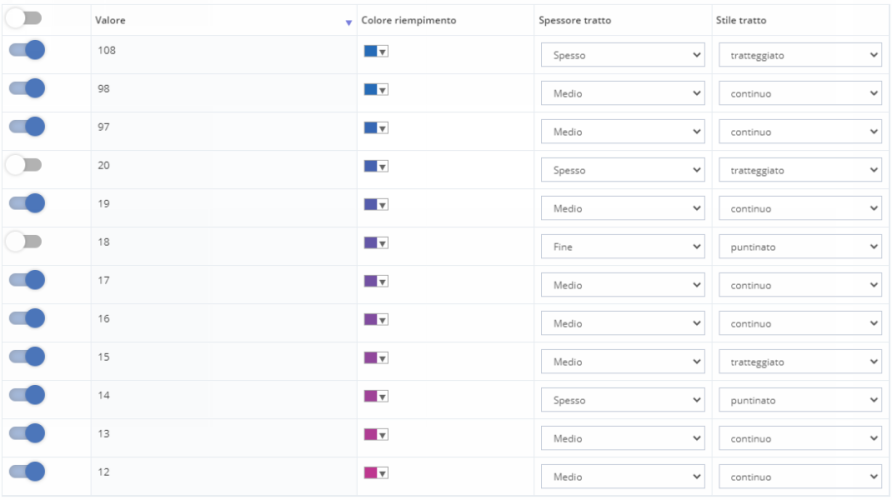

Tabella

La tabella mostra lo stile per ciascun valore dell'attributo.

La tabella, partendo da sinistra, è costituita dalle seguenti colonne:

1. Interruttore toggle / che attiva/disattiva un valore;

2. Valore: presenta i valori dell'attributo;

3. Colore riempimento: presenta il colore di riempimento ed è possibile modificarlo singolarmente;

4. Spessore tratto: presenta lo spessore del tratto ed è possibile modificarlo singolarmente;

5. Stile tratto: presenta lo stile del tratto ed è possibile modificarlo singolarmente.

Nota bene: nel caso in cui sia stato scelto precedentemente Colore graduato nel box della scelta dei colori, cambiando lo stile singolarmente ad un valore nella tabella, il risultato finale non risulterà più graduato.

Consigliamo, se c'è la necessità di applicare un colore specifico ad un determinato valore (ad esempio al valore 0), di aggiungere un range di valori, di inserire il valore specifico in entrambi i campi del range e scegliere il colore desiderato. Cliccare poi su applica per vedere l'anteprima delle modifiche nella tabella.

Una volta terminate le impostazioni dello stile, premere il pulsante blu in basso a destra per applicarlo al layer, altrimenti premere il pulsante grigio per annullare le modifiche e chiudere la finestra.

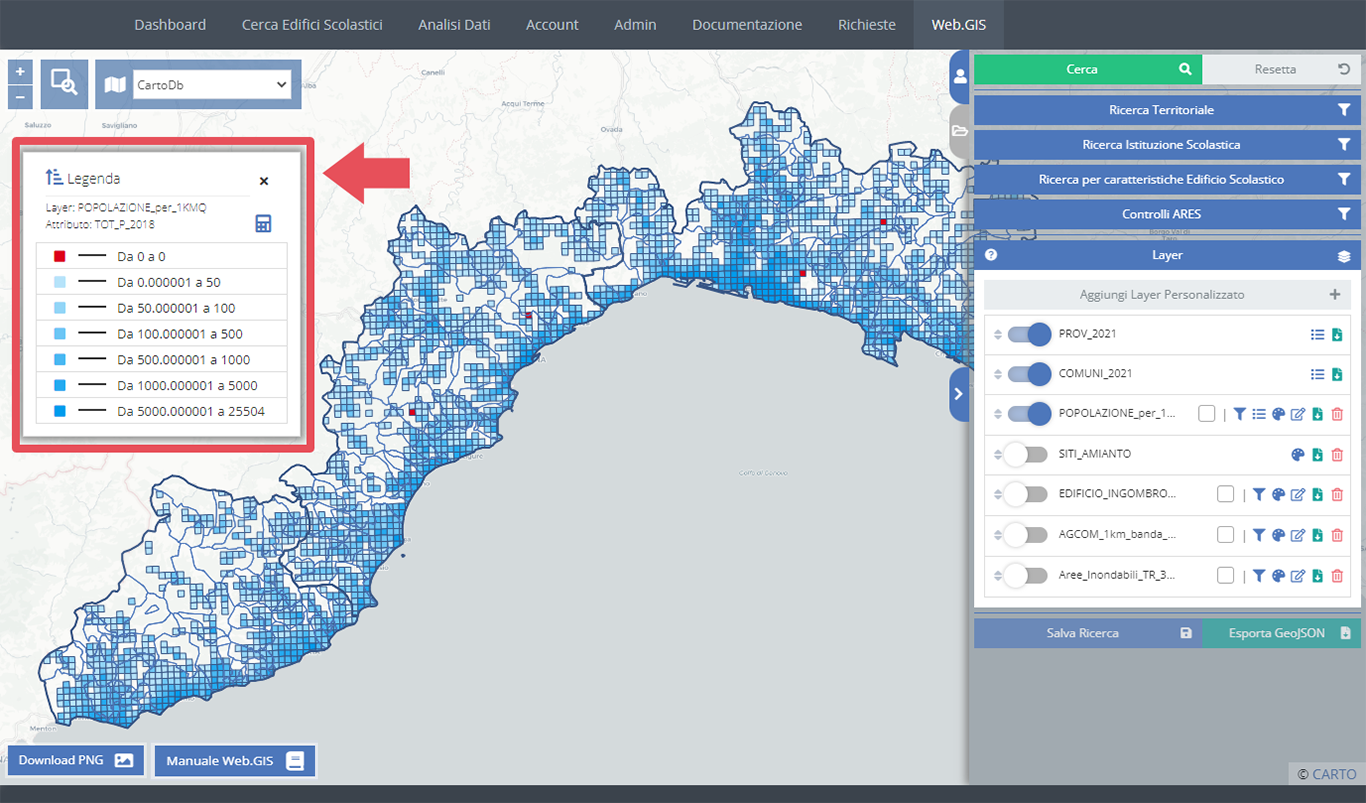

Legenda¶

Questa icona è visibile solamente quando il layer ha uno stile impostato ed è attivo. Premendola è possibile visualizzare la legenda del layer, come mostrato nell'immagine.

Nella legenda è possibile vedere il nome del layer e il nome dell'attributo a cui è stato impostato lo stile.

Premendo l'icona è possibile ordinare i valori.

Premendo l'icona è possibile visualizzare tra parentesi quadre il numero totale di elementi (punti, linee o poligoni del layer) per ogni valore dell'attributo.

Imposta Filtri di Ricerca¶

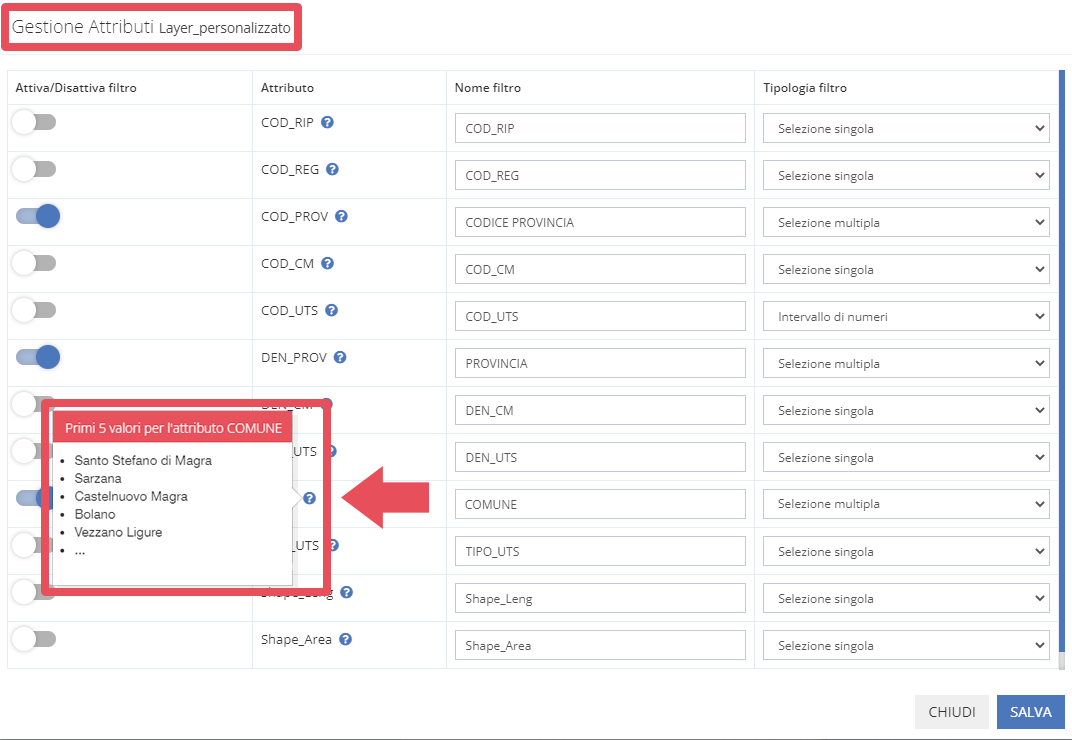

Premendo questa icona è possibile accedere alla finestra che consente la gestione degli attributi da utilizzare come filtri di ricerca dall'utente.

La tabella, partendo da sinistra, è costituita dalle seguenti colonne:

1. Interruttore toggle / che attiva/disattiva il filtro per l'utente;

2. Attributo: presenta il nome dell'attributo. Avendo un nome breve, per capire a cosa si riferisce l'attributo è necessario posizionare il cursore del mouse sull'icona per mostrare una anteprima dei primi 5 valori dell'attributo in questione;

3. Nome filtro: presenta un campo input in cui è possibile dare un nome al filtro e sarà il nome visualizzato dall'utente;

4. Tipologia Filtro: presenta un campo di selezione in cui è possibile scegliere la tipologia del filtro.

• Selezione singola: permette di selezionare un solo valore del filtro.

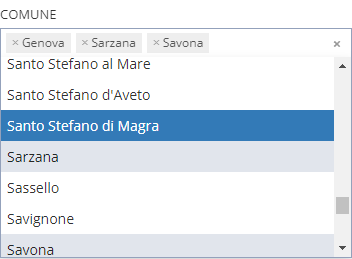

• Selezione multipla: permette di selezionare più di un valore del filtro. Il risultato che si vedrà nel pannello utente è quello visibile nell'immagine sottostante. È possibile selezionare più valori e per deselezionarne uno basterà cliccare sulla X presente alla sinistra del valore selezionato. Per svuotare il campo invece è necessario cliccare sulla X presente all'estrema destra del campo stesso.

• Intervallo di valori (visibile solo se l'attributo selezionato è un valore numerico): permette di selezionare un range di valori. Il risultato che si vedrà nel pannello utente è quello visibile nell'immagine sottostante. È possibile modificare i valori minimo e massimo direttamente nei campi input, altrimenti è possibile variare il range trascinando i cerchi bianchi lungo la linea blu.

Una volta terminate le modifiche, premere il pulsante blu in basso a destra per applicarlo al layer, altrimenti premere il pulsante grigio per annullare le modifiche e chiudere la finestra.

Scegli Filtri di Ricerca¶

Questa icona diventa visibile solamente dopo aver impostato i filtri di ricerca (vedi Imposta Filtri di Ricerca).

Premendola vengono resi visibili i filtri precedentemente attivati nella sezione Imposta Filtri di Ricerca ed è possibile scegliere i valori desiderati per ogni filtro.

Abilita Layer per la Ricerca¶

L'icona di default diventa visibile solamente dopo aver impostato i filtri di ricerca (vedi Imposta Filtri di Ricerca) ed indica che il layer è disabilitato alla ricerca.

Premendo su di essa l'icona diventa verde ed il layer viene abilitato alla ricerca.

Nota bene: è possibile attivare un solo layer alla volta per effettuare una ricerca.

Esporta GeoJSON¶

Per scaricare il file GeoJSON con tutte le caratteristiche del layer, premere l'icona verde di download.

Elimina¶

Per eliminare un layer è necessario premere l'icona rossa del cestino. Se è un layer precaricato dal sistema non è possibile eliminarlo e l'icona del cestino non compare .

4. Pulsanti salvataggio/esportazione¶

Questi due pulsanti sono disabilitati all'accesso al modulo e vengono abilitati appena viene effettuata una ricerca.

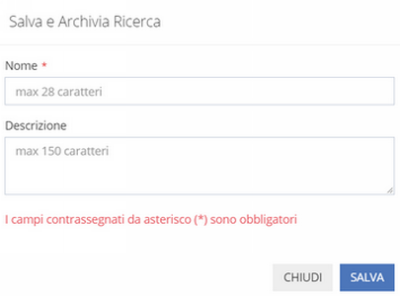

Salva Ricerca: questo pulsante permette di salvare la ricerca effettuata. Premendolo si apre la seguente finestra in cui inserire nome e descrizione della ricerca.

Premendo sul pulsante Salva la ricerca viene salvata e resa disponibile nella scheda Archivio (vedi Archivio).

Esporta GeoJSON: questo pulsante permette di esportare un layer in formato GeoJSON in cui sono presenti solo gli edifici filtrati tramite la ricerca.

---

Archivio¶

In questa scheda è presente l'Archivio Ricerche ovvero l'elenco delle ricerche salvate nel Pannello Utente.

Attraverso l'interruttore toggle / è possibile attivare/disattivare una ricerca.

Nota bene: è possibile attivare solo una ricerca alla volta.

Una volta attivata una ricerca dell'elenco, è possibile caricarla premendo il Pulsante Carica Ricerca dall'Archivio che presenta l'icona di caricamento .

Questo pulsante è disabilitato finché non viene attivata una ricerca dell'elenco. Una volta premuto vengono resi visibili gli edifici filtrati sulla mappa.

---

Risultati Ricerca Edifici Scolastici¶

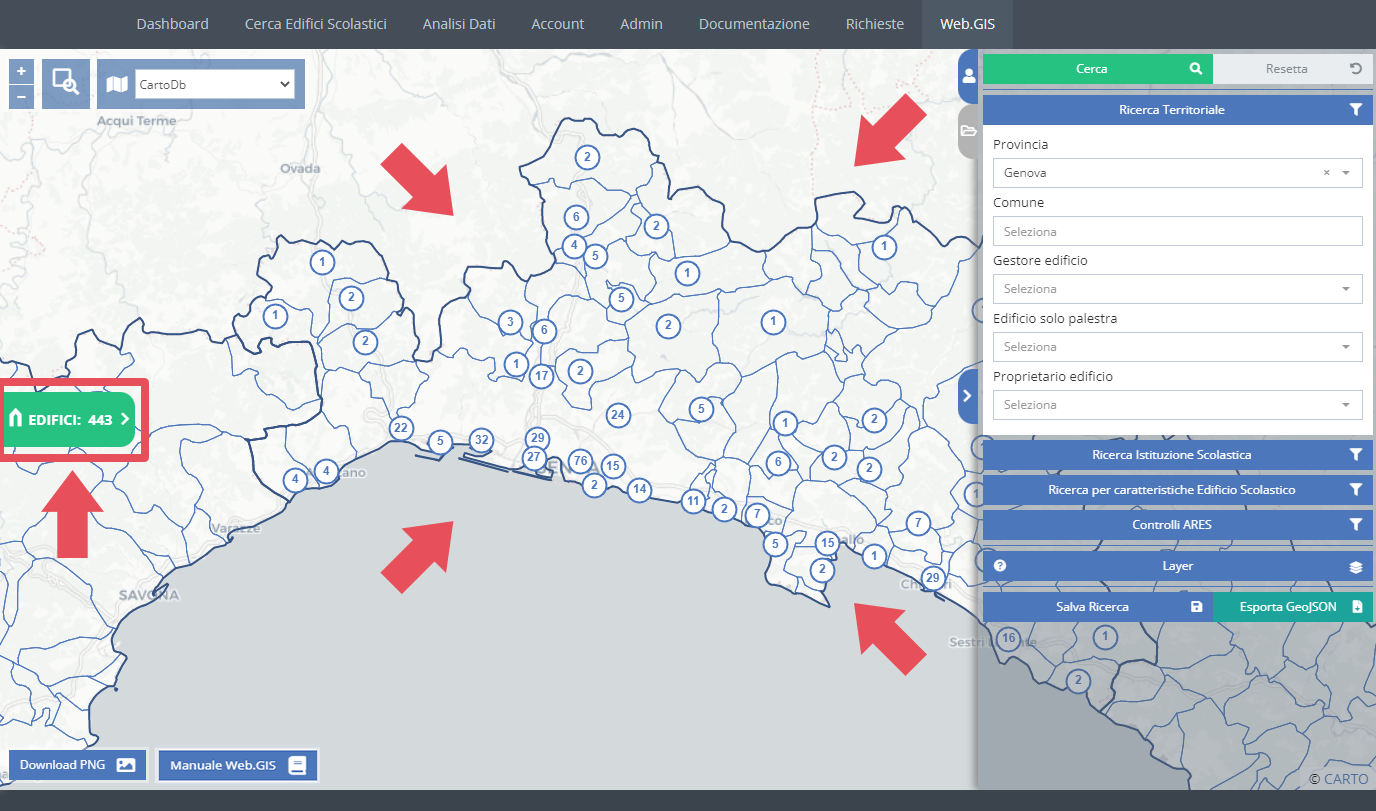

Una volta impostati i filtri e i layer e premuto il pulsante verde Cerca, viene avviata la ricerca degli edifici scolastici. Al termine vengono mostrati i risultati sulla mappa ed un pulsante verde sulla sinistra con il numero totale degli edifici trovati.

Si precisa che gli esiti delle funzionalità di ricerca degli edifici scolastici sono determinati dal completamento dell'inserimento delle coordinate geografiche all'interno della Scheda Edificio - Sezione A Identificazione dell'edificio.

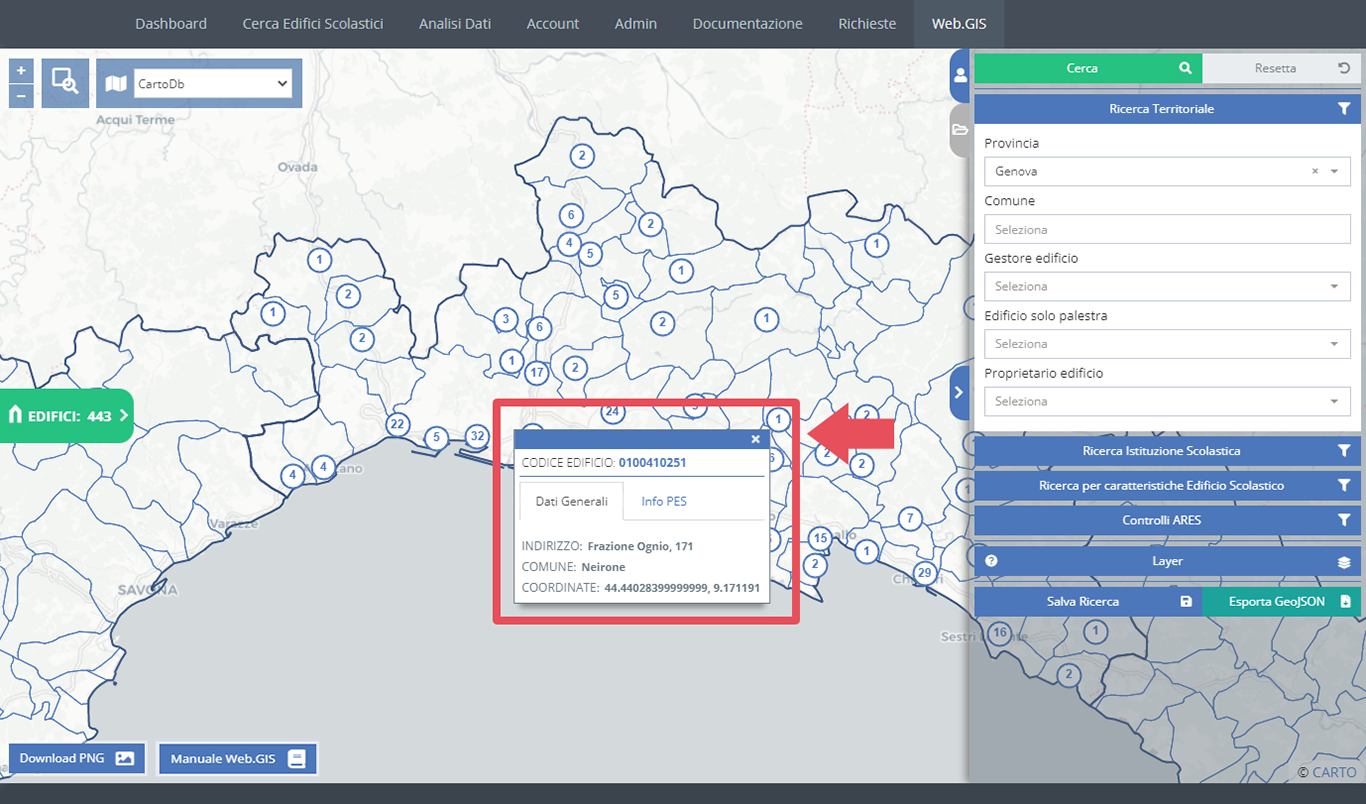

I risultati della ricerca vengono rappresentati sulla mappa con dei cerchi in cui è scritto il numero degli edifici presenti in quella area. Effettuando lo zoom sulla mappa è possibile vedere più in dettaglio la posizione degli edifici. Quando è presente il cerchio è possibile premerlo per visualizzare una piccola finestra con una breve descrizione dell'edificio (evidenziato nel riquadro dell'immagine seguente).

La finestra di descrizione presenta in alto il codice edificio, il cui valore scritto in blu è un link che rimanda alla relativa Scheda Edificio - Sezione A di ARES.

Sotto sono presenti due schede, Dati Generali, che presenta i dati generali dell'edificio e Info PES, contentente le informazioni dei PES dell'edificio, come si vede di seguito. I codici PES sono link che rimandano alle relative Schede PES di ARES.

Premendo il bottone verde appare un pannello sulla sinistra in cui è possibile vedere i dettagli della ricerca effettuata.

Il pannello è formato da tre schede:

1. Risultati Ricerca

2. Lista Edifici Scolastici

3. Controlli ARES

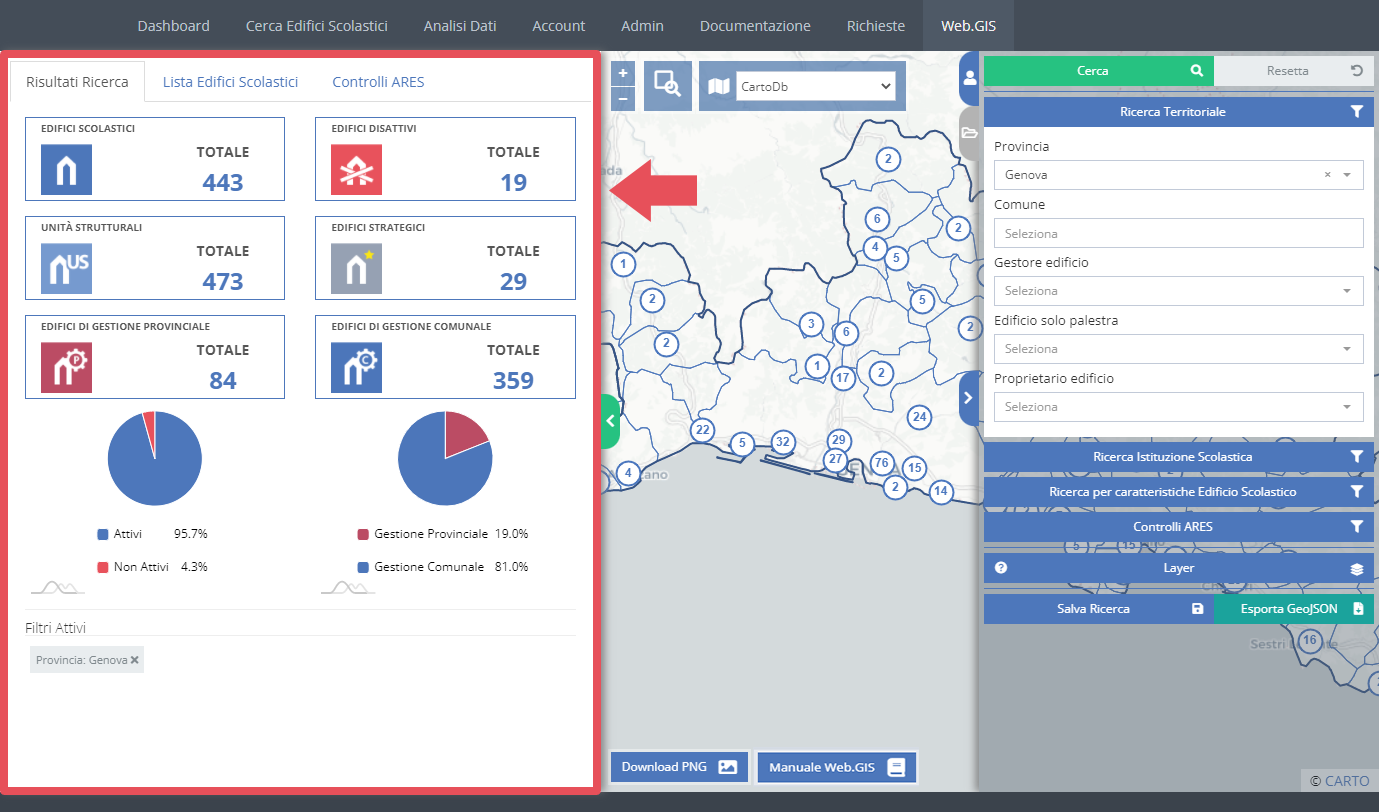

1. Risultati Ricerca¶

Questa scheda, evidenziato in rosso nell'immagine precedente, presenta una raccolta dei dati e due grafici, necessari a dare un quadro complessivo all'utente.

In basso, in grigio, sono presenti i filtri attivi, impostati nel Pannello Utente. Se i filtri presentano una X accanto al nome è possibile eliminarli premendoci sopra. Se vengono eliminati i dati e la mappa si aggiornano in tempo reale.

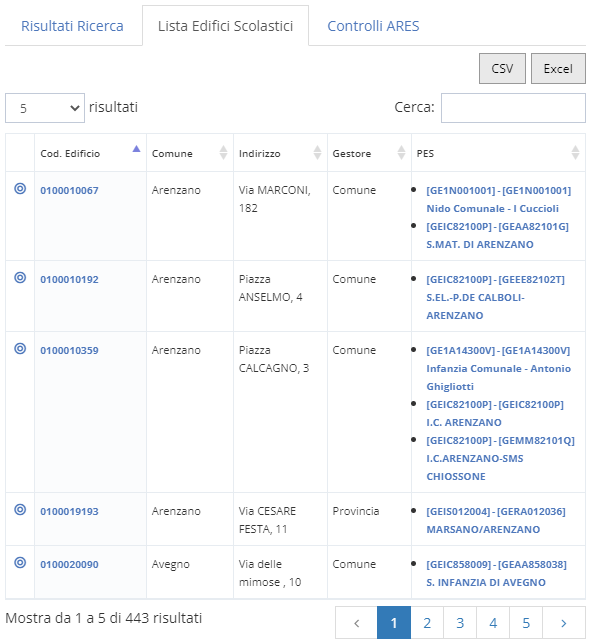

2. Lista Edifici Scolastici¶

Questa scheda si presenta come una tabella in cui sono elencati tutti gli edifici scolastici risultati dalla ricerca.

Ogni riga della tabella presenta i dati di un edificio, compresi i relativi PES.

Il codice edificio, scritto in blu, è un link che rimanda alla relativa Scheda Edificio - Sezione A di ARES.

I codici PES di ogni edificio, scritti anch'essi in blu, sono link che rimandano alle relative Schede PES di ARES.

È possibile scaricare un file CSV o un file Excel con i dati della tabella premendo i bottoni in alto a destra della scheda.

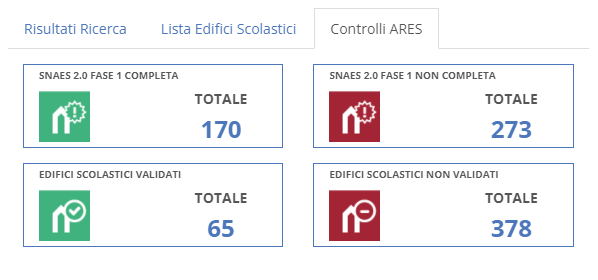

3. Controlli ARES¶

Questa scheda si presenta con dei dati relativi ai Controlli ARES.

Per tornare alla schermata iniziale di Web.GIS ed azzerare la ricerca, premere il pulsante grigio Resetta.
